OpenTelemetry与.NET集成概述(五)之OpenTelemetry Collector配置详解

OpenTelemetry Collector的配置文件详细介绍

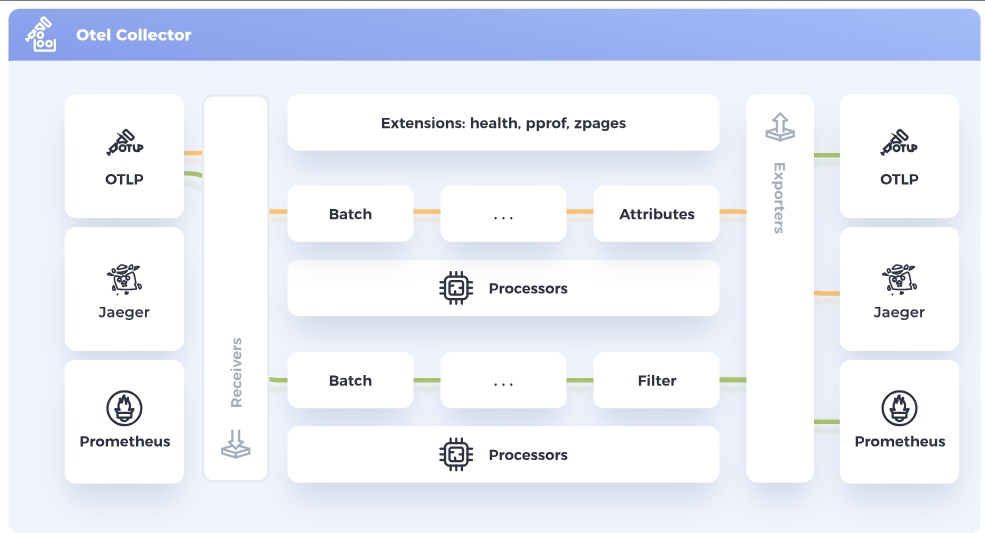

OpenTelemetry中Collector的架构图

配置文件核心结构

Collector 配置由管道组件和扩展组件组成，通过service部分启用组件并定义数据流向。

管道组件（Pipeline Components）

  • ​ 负责处理遥测数据的全生命周期，包括：

    • Receivers（接收器）：从数据源收集数据（如 OTLP、Prometheus、Jaeger 等），支持推 / 拉模式。可以同时有多个Receiver，但是目前主推OTLP协议的接收器。

      1
      2
      3
      4
      5
      6
      7
      receivers:
        otlp:
          protocols:
            grpc:
              endpoint: 0.0.0.0:4317  # 监听GRPC端口接收数据
            http:
              endpoint: 0.0.0.0:4318  # 监听Http端口接收数据

    • Processors（处理器）：对数据进行转换（如过滤、采样、批量处理）。

      1
      2
      3
      4
      5
      processors:
        batch:  # 批量处理以减少网络开销
        filter:
          traces:
            - 'attributes["container.name"] == "app_container_1"'  # 按属性过滤追踪数据

    • Exporters（导出器）：将数据发送至后端（如文件、Prometheus、Jaeger）。可以有多个Exporter。

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      exporters:
        zipkin/nontls:
          endpoint: http://your-local-ip:9411/api/v2/spans # 导出至Zipkin后端
        elasticsearch:
          endpoint: http://your-local-ip:9200 # 导出至ElasticSearch后端
        otlphttp/jaeger:
          endpoint: http://your-local-ip:4328 # 导出至Jaeger后端
        otlphttp/prometheus:
          endpoint: http://your-local-ip/api/v1/otlp # 导出至prometheus后端
          tls:
            insecure: true

    • Connectors（连接器）（不常用）：连接两个管道，兼具导出器和接收器功能（如将追踪数据转换为指标）。

      1
      2
      3
      4
      5
      connectors:
        count:  # 统计符合条件的跨度事件并转为指标
          spanevents:
            my.prod.event.count:
              conditions: ['attributes["env"] == "prod"']

扩展组件（Extensions）

  • ​ 提供非数据处理功能（如健康检查、性能分析），需在service.extensions中启用

    1
    2
    3
    4
    5
    6
    extensions:
      health_check:  # 健康检查端点
      pprof:         # 性能分析接口
      zpages:        # 调试页面
    service:
      extensions: [health_check, pprof, zpages]

Service 部分

  • 定义组件的启用和管道逻辑：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    service:
      pipelines:
        traces:
          receivers: [otlp]         # 使用OTLP接收器
          processors: [batch]       # 批量处理
          exporters: [otlphttp/jaeger, zipkin/nontls]  # 导出至Jaeger和Zipkin
        metrics:
          receivers: [otlp]   		# 使用OTLP接收器
          processors: [batch]       # 批量处理
          exporters: [otlphttp/prometheus]  # 导出至prometheus
        logs:
          receivers: [otlp]			# 使用OTLP接收器
          processors: [batch]		# 使用OTLP接收器
          exporters: [elasticsearch]	# 导出至ElasticSearch
      telemetry:
        logs:                       # 配置Collector自身日志
          level: debug
        metrics:                    # 配置Collector自身指标
          level: basic

    这个配置非常重要，这里组装配置的地方来拼接：receiver,processor,exporter三个部分。

组件命名与复用

  • 同一类型组件可通过type/name格式创建多个实例（如otlphttp/prometheus、otlphttp/jaeger），并在不同管道中复用。
    • 组件的类型有type来确定，名称规则：type[/name]
  • 管道支持多接收器、多处理器和多导出器组合，处理器顺序决定数据处理流程。

示例

接下来我们使用一个实际的配置来进行演示：

  • 安装必要的组件

    • 使用docker安装Zipkin

      1
      docker run --name zipkin -d -p 9411:9411  openzipkin/zipkin

    • 使用docker安装Jaeger

      1
      docker run  --name jaeger -d -p 16686:16686 -p 4328:4318 jaegertracing/jaeger:2.6.0

      注意这里我把默认端口4318映射成了4328，为了和OpenTelemetry Collector端口避免冲突

    • 使用docker安装OpenTelemetry Collector，如果看过之前的系列文章已经安装的话，可以忽略

      1
      docker run --name otel-collector -d -p 4317:4317 -p 4318:4318 -v C:\Users\yourname\config.yaml:/etc/otel-config.yaml otel/opentelemetry-collector-contrib:latest --config=/etc/otel-config.yaml

      对应的config.yaml文件的内容如下：

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      38
      39
      40
      41
      42
      43
      44
      45
      46
      47
      48
      49
      receivers:
        otlp:
          protocols:
            grpc:
              endpoint: 0.0.0.0:4317
            http:
              endpoint: 0.0.0.0:4318

      processors:
        batch:
        transform:
          metric_statements:
              - replace_pattern(metric.name, "\\.", "_")
              - replace_all_patterns(resource.attributes, "key", "\\.", "_")
              - replace_all_patterns(datapoint.attributes, "key", "\\.", "_")

      exporters:
        debug:
          verbosity: detailed
        zipkin/nontls:
          endpoint: http://your-local-ip:9411/api/v2/spans
        elasticsearch:
          endpoint: http://your-local-ip:9200
        otlphttp/jaeger:
          endpoint: http://your-local-ip:4328
        otlphttp/prometheus:
          endpoint: http://your-local-ip:9090/api/v1/otlp
          tls:
            insecure: true

      service:
        pipelines:
          traces:
            receivers: [otlp]
            processors: [batch]
            exporters: [otlphttp/jaeger, zipkin/nontls]
          metrics:
            receivers: [otlp]
            processors: [batch]
            exporters: [otlphttp/prometheus]
          logs:
            receivers: [otlp]
            processors: [batch]
            exporters: [elasticsearch]
        telemetry:
          logs:
            level: debug
          metrics:
            level: basic

    • 使用docker-compose安装ElasticSearch和Kibana

      • 创建docker-compose.yml文件，内容如下并运行：docker-compose up -d：

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        version: '3.8'

        services:
          elasticsearch:
            image: docker.elastic.co/elasticsearch/elasticsearch:8.18.2
            container_name: elasticsearch
            environment:
              - xpack.security.enabled=false
              - discovery.type=single-node
              - ES_JAVA_OPTS=-Xms512m -Xmx512m
            volumes:
              - elasticsearch-data:/usr/share/elasticsearch/data
            ports:
              - "9200:9200"
            networks:
              - elastic

          kibana:
            image: docker.elastic.co/kibana/kibana:8.18.2
            container_name: kibana
            environment:
              - ELASTICSEARCH_HOSTS=http://elasticsearch:9200
            ports:
              - "5601:5601"
            depends_on:
              - elasticsearch
            networks:
              - elastic

        volumes:
          elasticsearch-data:

        networks:
          elastic:
            driver: bridge

    • 使用docker安装prometheus

      1
      docker run --name prometheus -d -p 9090:9090 prom/prometheus --config.file=/etc/prometheus/prometheus.yml --web.enable-otlp-receiver

      这里指定了参数--web.enable-otlp-receiver，这样prometheus才能接收otlp格式的数据

    • 使用docker安装grafana

      1
      docker run -d --name grafana -p 3000:3000 grafana/grafana

      记得在grafana启动后配置prometheus的数据源

  • 创建项目并安装必要依赖

    • 在Visual Studio中创建一个Asp.Net Core Web API项目，也可以使用我们之前系列文章中的QuickStart项目

    • 安装如下Nuget package

      • OpenTelemetry.Extensions.Hosting
      • OpenTelemetry.Instrumentation.AspNetCore
      • OpenTelemetry.Exporter.OpenTelemetryProtocol

    • 修改项目启动代码，往容器中注入必要的服务，类似这样：

      1
      2
      3
      4
      5
      6
      // Add OpenTelemetry services here
      services.AddOpenTelemetry()
          .ConfigureResource(resourceBuilder => resourceBuilder.AddService("QuickStart"))
          .WithTracing(builder => builder.AddAspNetCoreInstrumentation().AddOtlpExporter())
          .WithMetrics(builder => builder.AddAspNetCoreInstrumentation().AddOtlpExporter())
          .WithLogging(builder => builder.AddOtlpExporter());

  • 启动QuickStart项目，等待1分钟左右，依次打开遥测数据后端，就可以看到数据了。

查看遥测数据

查看链路追踪数据

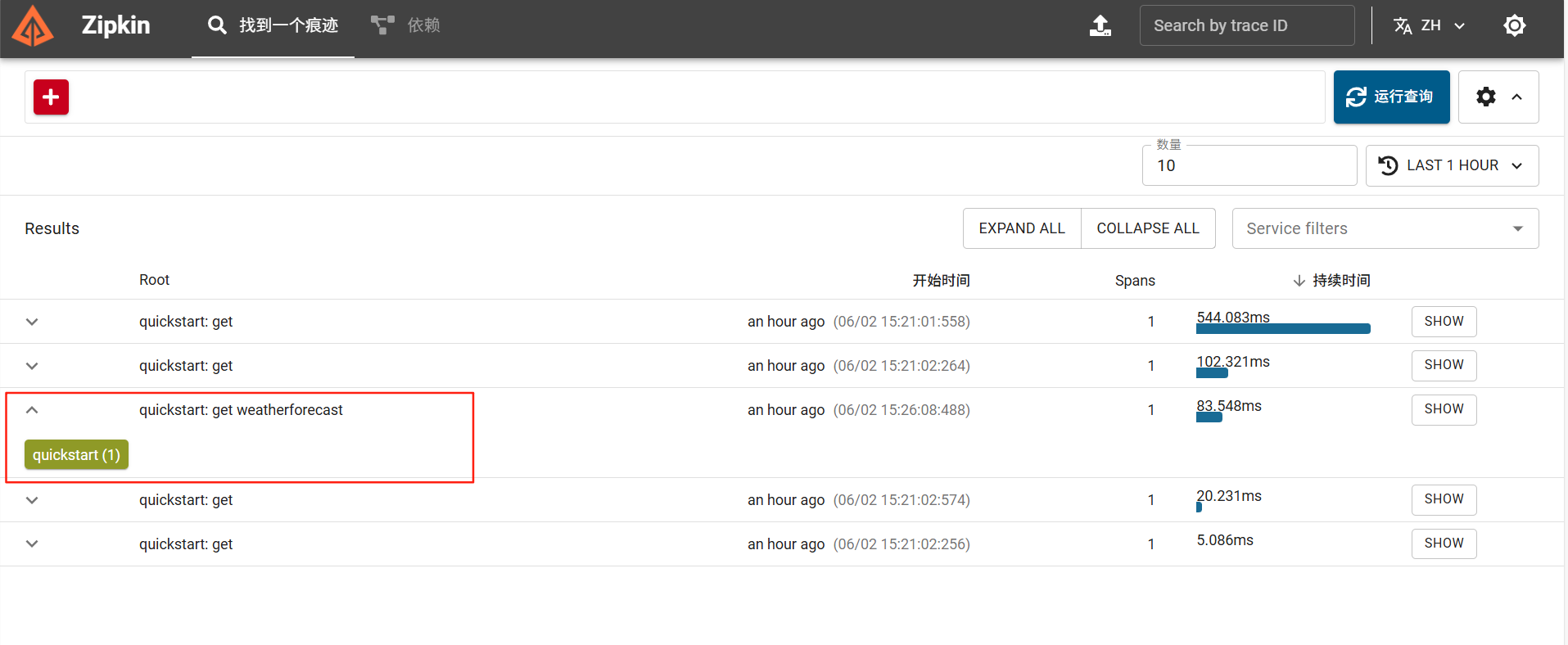

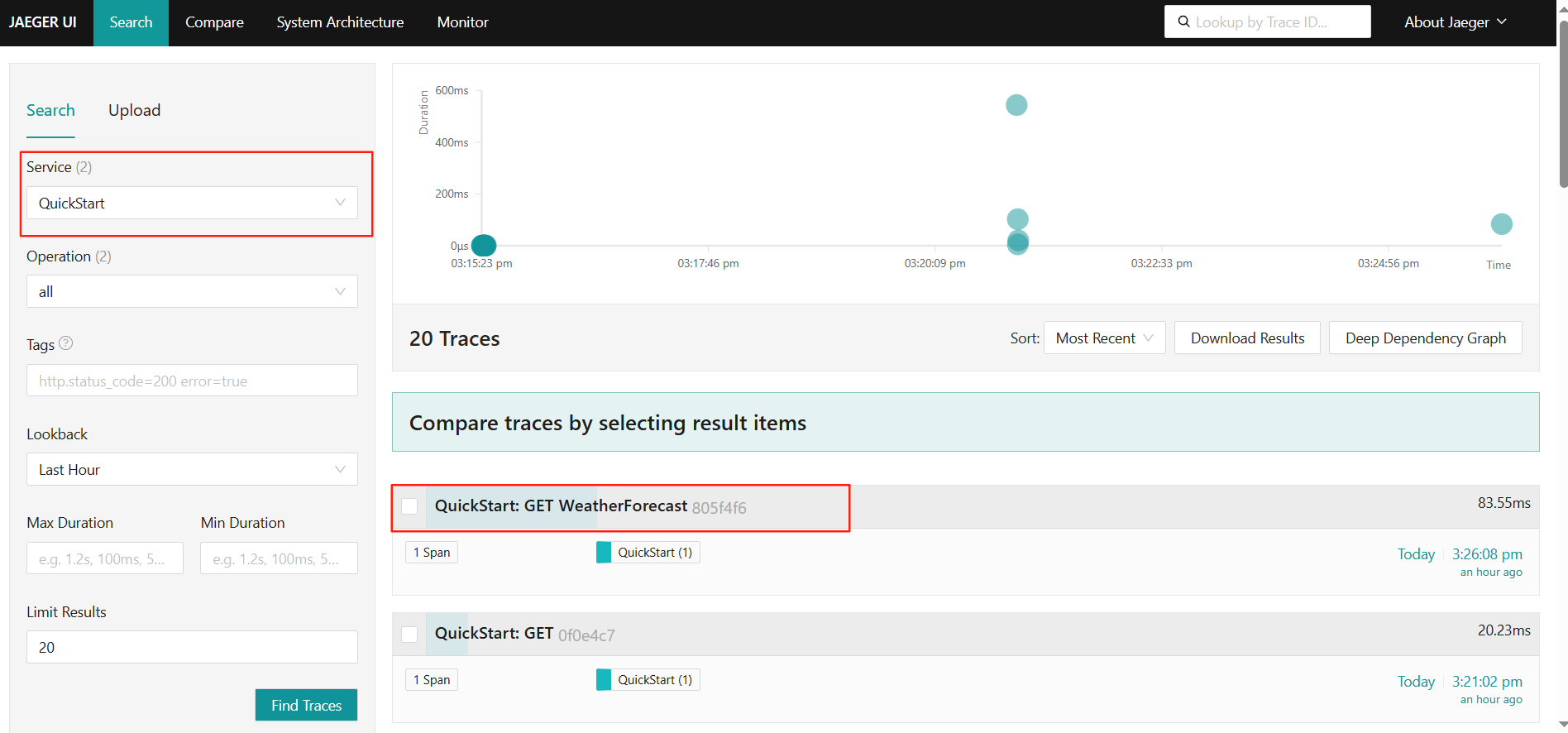

因为在配置中，我们把数据同时导出到了Jaeger和Zipkin，所以我们可以同时在这2个工具中查看到数据

查看指标数据（Metric）数据

  • 访问http://localhost:9090/， 确保prometheus已经正常运行。

  • 访问grafana，地址：http://localhost:3000/，默认用户名/密码：admin/admin

    • 在左边侧边栏依次访问：Connections->Data Sources，然后点击Add new data source

    • 选择Prometheus，在Prometheus server URL中填入：http://your-ip:9090 不能是localhost:9090，因为2个docker容器不在一个网络中，不过可以使用本机的局域网地址

    • 最后点击Save & Test

    • 然后点击左边侧边栏的Explore，选择对应的选项，就可以看到数据了，如下图所示：

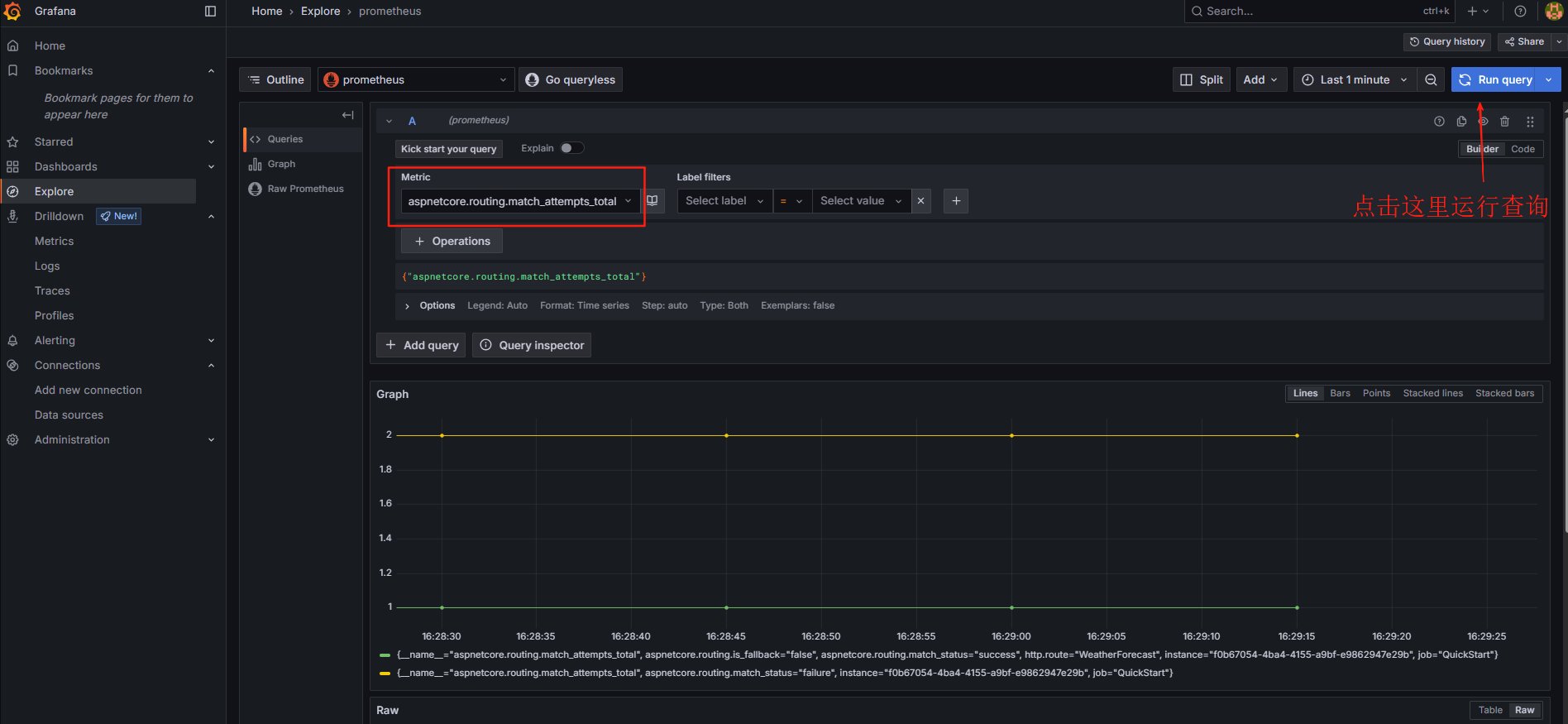

      指标在grafana中的输出

查看日志数据

  • 访问kibana，地址：http://localhost:5601/，在首页选择访问Analytics

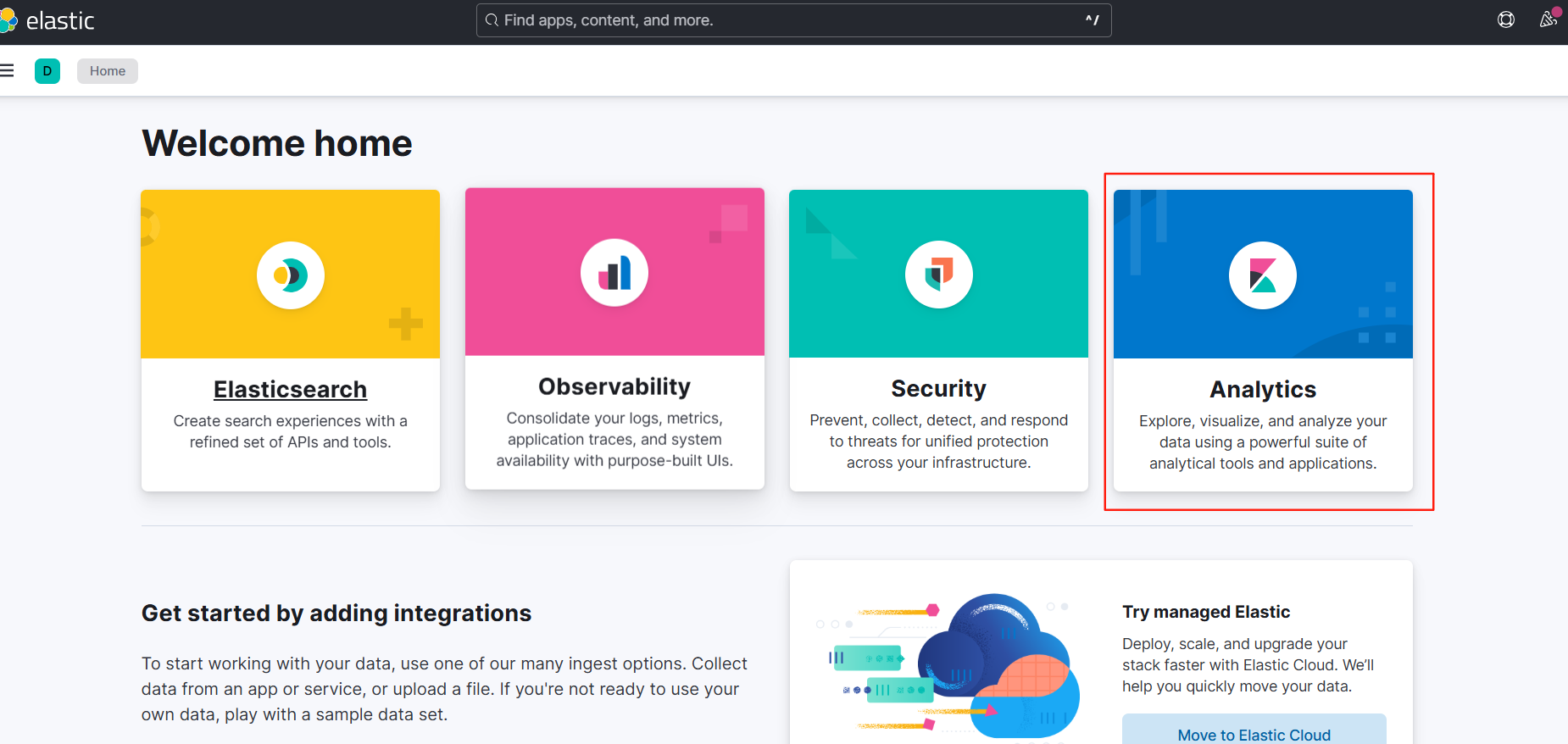

    kibana设置一

  • 在打开的页面中选择Create a data view

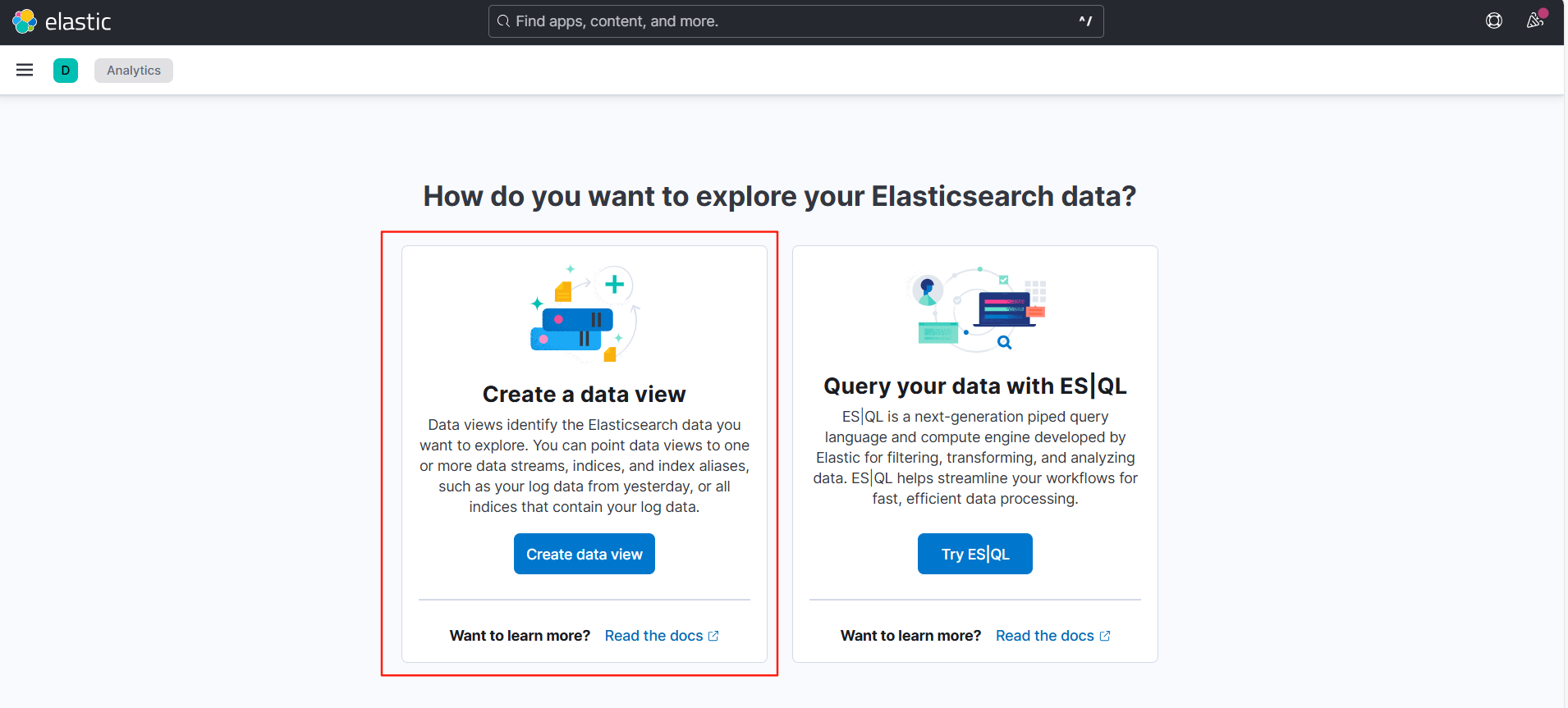

    kibana设置二

  • 在弹窗依次输入如下信息，点击Save data view to Kibana

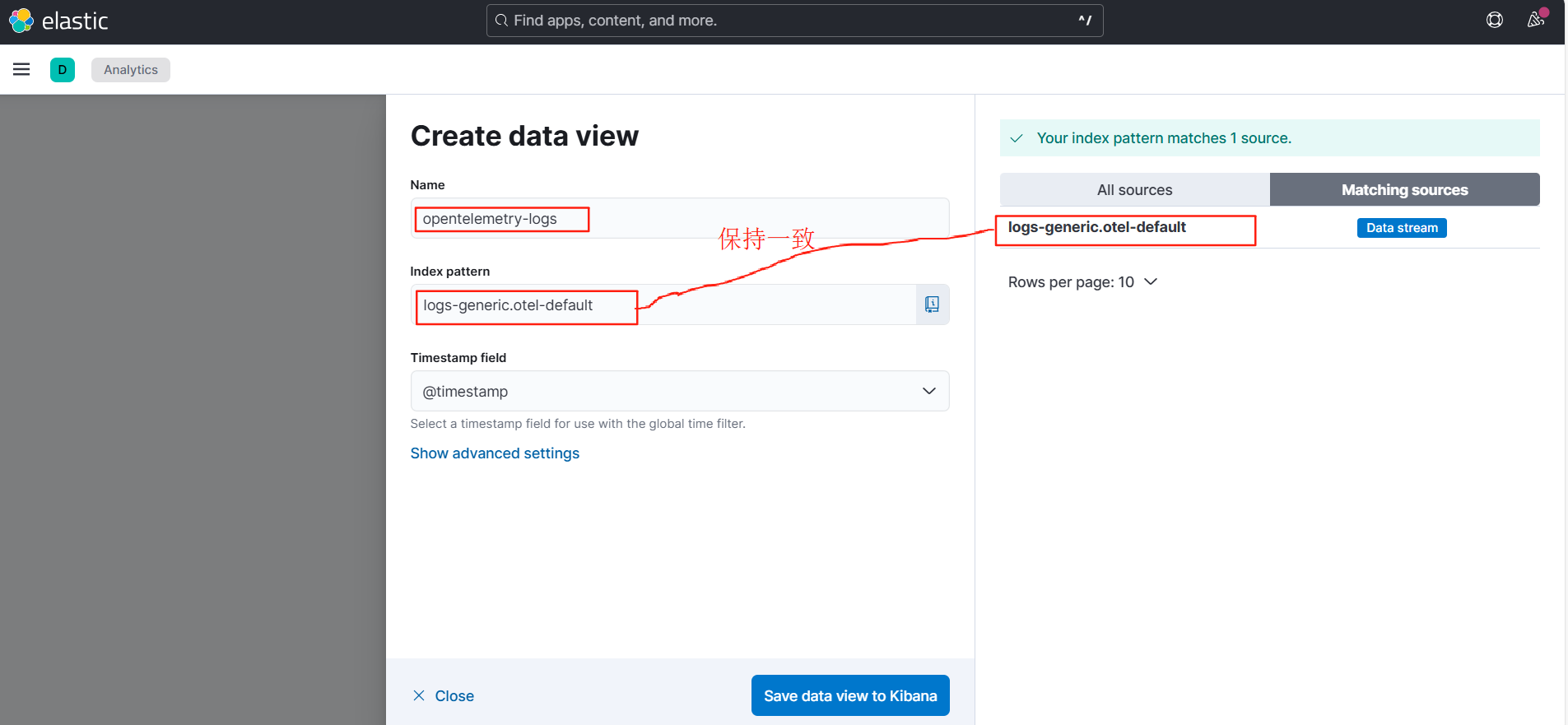

    kibana设置三

  • 然后点击Discovery，输入相应的信息，就可以看到日志了

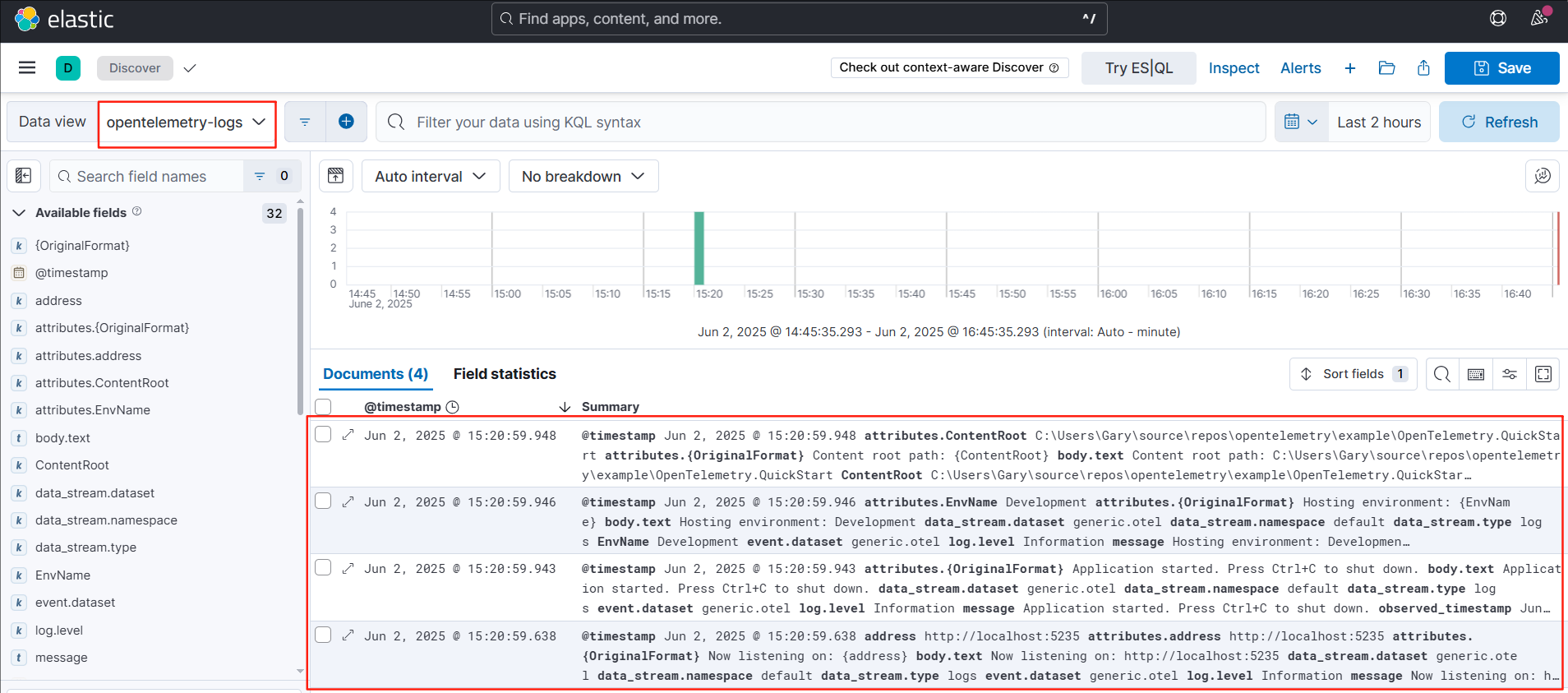

    日志在Kibana中的显示

请注意：本篇文章只是介绍了如何把遥测数据导入到不同的后端服务，并没有使用一些进阶用法。在实际的使用场景，还需要更多的配置来帮助更好的分析数据。
